LUG - URBINO LED - Oświetlenie infrastrukturalne

URBINO LED

Dostępne inne parametry Zobacz warianty

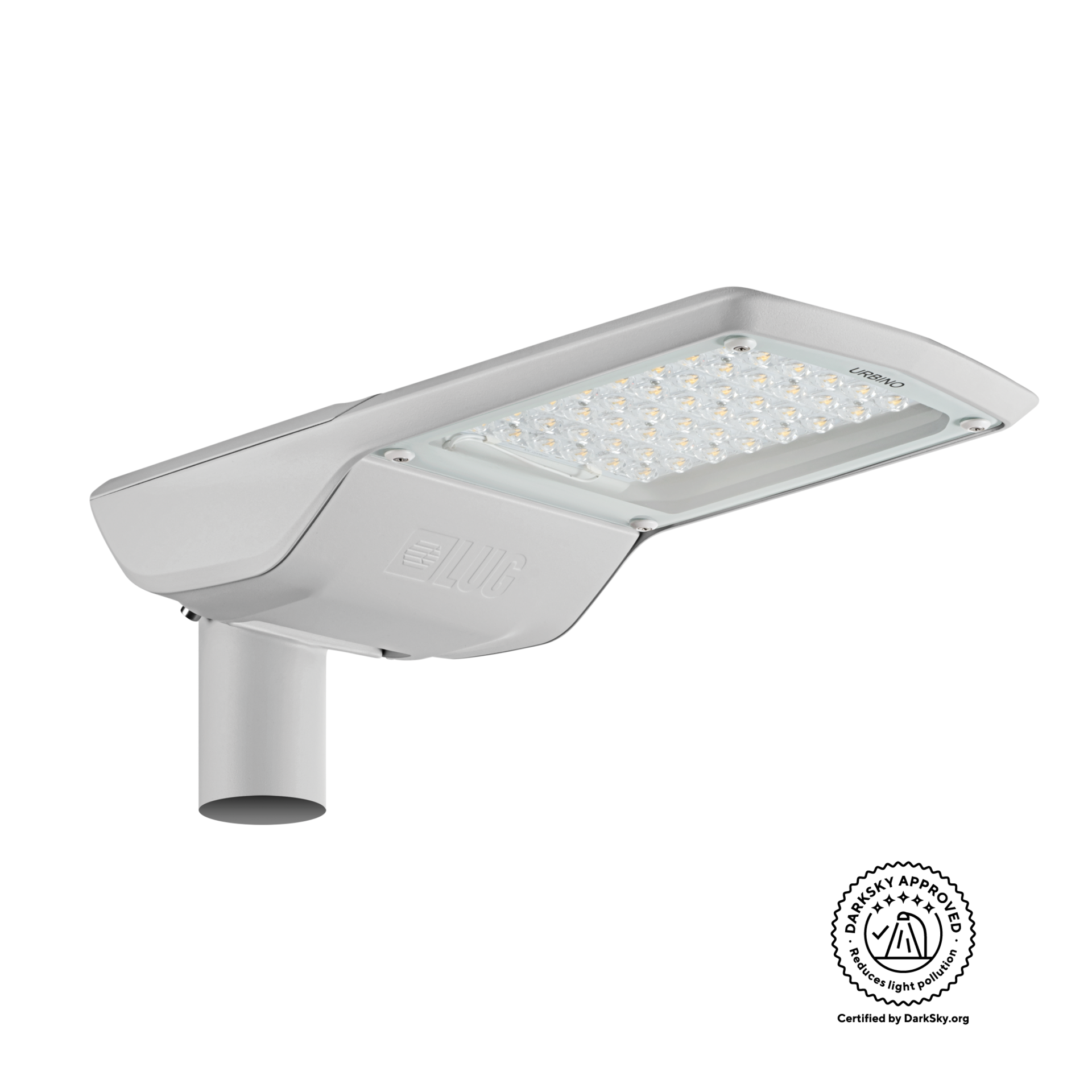

URBINO LED

Oprawa uliczna w nowoczesnej formie na źródła światła LED. Spełnia wymagania projektu Rozświetlamy Polskę**.

Możliwość sterowania natężeniem oświetlenia

Nowoczesny design

Niezawodność

Wysoka skuteczność do 181 lm/W

Zastosowanie

alejki spacerowe, drogi ekspresowe, drogi gminne, drogi miejskie, drogi osiedlowe, oświetlenie obszarowe, parkingi, promenady, przejścia dla pieszych, tereny publiczne, ścieżki rowerowe

Dostępne na zamówienie

CLO, DALI, DIM 1..10V, NTC, Temperatura barwowa - 2200K; 2700K, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, zabezpieczenie przeciwprzepięciowe 10kV, złącze NEMA, złącze ZHAGA, złącze nożowe

Zakres strumienia świetlnego

3000 - 24000 [lm]

Zróżnicowana temperatura barwowa

3000 - 5700 [K]

Dane mechaniczne

Montaż

na słupie ø40-60mm, na słupie ø76mm - modyfikacja .829, na wysięgniku ø40-60mm, na wysięgniku ø76mm - modyfikacja .829

Kolor oprawy

szary

Zakres temperatury pracy

* max +35, * max +40, * max +50, -40 ... +50***, -40 ... +55

RAL

7035

Obudowa

aluminium wtryskiwane wysokociśnieniowo

Powierzchnia boczna eksponowana na wiatr

0.039 m²

Typ

Optyka O13, O14, O15, O16, Optyka O2, O3, O4, O5, O6P, O6L, O7, O8, O26, Optyka O2, O3, O4, O5, O6P, O6L, O7, O8, O26, O59, O60, O61, O84, O85, O88, O89, Optyka O33, O34, O35, O36, O37P, O37L, O38, O39, O40, Optyka O90, O91, O92, Optyka OP2

Dane elektryczne

Sprawność zasilacza

≤93%

Zasilanie

220-240V 50/60Hz

Zawiera źródło światła

tak

Moc oprawy [W]

23 - 157

Prąd wyjściowy [mA]

350, 450, 550, 610, 630, 650, 700

Rodzaj osprzętu

DALI/ED, ED

Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)

4 - 23

Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)

7 - 36

Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)

12 - 57

Dane optyczne

Sposób świecenia

bezpośredni

Typ optyki

O13 - do dróg ekspresowych, O14 - do dróg gminnych, O15 - do dróg miejskich, O16 - do dróg osiedlowych, O2 - do dróg ekspresowych, O26 - do powierzchni mokrych, O3 - do dróg gminnych, O33 - do dróg ekspresowych, O34 - do dróg gminnych, O35 - do dróg miejskich, O36 - do dróg osiedlowych, O37L - do przejść dla pieszych, ruch lewostronny, O37P - do przejść dla pieszych, ruch prawostronny, O38 - do oświetlenia obszarowego, O39 - do dróg miejskich i gminnych, O4 - do dróg miejskich, O40 - do powierzchni mokrych, O5 - do dróg osiedlowych, O59 - do dróg gminnych, O60 - do dróg miejskich, O61 - do dróg osiedlowych, O6L - do przejść dla pieszych, ruch lewostronny, O6P - do przejść dla pieszych, ruch prawostronny, O7 - do oświetlenia obszarowego, O8 - do dróg miejskich i gminnych, O84 - do oświetlenia drogowego, O85 - do oświetlenia drogowego, O88 - do oświetlenia drogowego, O89 - do oświetlenia drogowego, O90 - do oświetlenia drogowego, O91 - do oświetlenia drogowego, O92 - do oświetlenia drogowego, OP2

Klosz

szyba hartowana

Temperatura barwowa [K]

3000, 4000, 5700

CRI/Ra

>70

Kroki MacAdama

ULOR / DLOR

0% / 100%

Strumień oprawy [lm]

3000 - 24000

Skuteczność [lm/W]

109 - 181

Grupa ryzyka fotobiologicznego

RG1

Ilość diod LED

12, 16, 24, 32, 36, 48, 72, 96

DarkSky

tak

Dane ogólne

Wyposażenie dodatkowe

dodatkowe zabezpieczenie antykorozyjne (rozszerzenie indeksu: .985), dostęp do komory zasilacza bez użycia narzędzi (rozszerzenie indeksu: .825), oprawa z uchwytem do montażu na słupie ø76mm (rozszerzenie indeksu: .829), oprawa z czujnikiem ruchu (rozszerzenie indeksu: .870 / .871 / .872) - dostępna w standardzie z uchwytem regulowanym ø60mm o zakresie regulacji -110° do +55°/-20° do +145°, uchwyt regulowany ø60mm z zakresem regulacji od -110° do +55°/-20° do +145° (rozszerzenie indeksu: .867)

Informacje dodatkowe

Regulacja pochylenia: -15° do +15° (co 5°), CRI/Ra >70

Uwagi

słup ani wysięgnik nie stanowią części oprawy

Żywotność L90B10

100 000 h

Gwarancja

5 lat

Wymiary

Wymiary [mm] LxWxH	Oznaczenie	Ilość na palecie	Ilość w opakowaniu	Masa netto [kg]
550x250x100	ED	50	1	6.8
550x250x100	DALI/ED	50	1	7

Kod	Klasa ochronności	Ilość diod LED	Typ optyki	Rodzaj osprzętu	Moc oprawy [W]	Strumień oprawy [lm]	Skuteczność [lm/W]	Temperatura barwowa [K]	Zakres temperatury pracy
130222.5L011.011	I	12	O2 - do dróg ekspresowych	ED	27	3300	122	4000	* max +50
130222.5L011.021	I	12	O3 - do dróg gminnych	ED	27	3250	120	4000	* max +50
130222.5L011.031	I	12	O4 - do dróg miejskich	ED	27	3250	120	4000	* max +50
130222.5L011.041	I	12	O5 - do dróg osiedlowych	ED	27	3300	122	4000	* max +50
130222.5L011.051	I	12	O6P - do przejść dla pieszych, ruch prawostronny	ED	27	3350	124	4000	* max +50
130222.5L011.061	I	12	O7 - do oświetlenia obszarowego	ED	27	3300	122	4000	* max +50
130222.5L011.081	I	12	O8 - do dróg miejskich i gminnych	ED	27	3250	120	4000	* max +50
130222.5L011.091	I	12	O6L - do przejść dla pieszych, ruch lewostronny	ED	27	3350	124	4000	* max +50
130222.5L011.101	I	12	O26 - do powierzchni mokrych	ED	27	3150	117	4000	* max +50
130222.5L011.351	I	12	O59 - do dróg gminnych	ED	29	3300	114	4000	* max +50

* Dolny zakres temperatury: -40°C do -20°C, w zależności od rodzaju zastosowanego zasilacza (wymagana konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG).
** Dotyczy opraw wyposażonych w złącze Zhaga, zgodnie ze standardem ZD4i oraz posiadających certyfikaty ENEC i ENEC+.
*** Oprawa wyposażona w NTC.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonej kategorii korozyjności. Zastosowanie oprawy do pracy w środowisku, dla którego wymagane jest dodatkowe zabezpieczenie antykorozyjne, wymaga zastosowania indeksu z rozszerzeniem .985 (na zamówienie).
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
Certyfikat DARK SKY dostępny dla temperatury barwowej 3000K i niższej oraz dla opraw oświetleniowych zamontowanych w pozycji poziomej (w razie potrzeby użyć regulacji /wypoziomować).
